Rohrschalldämpfer





Typenreihe rsd: Rohrschalldämpfer aus verzinktem Stahlblech, Stahl oder Edelstahl
Typenreihe ar-st: Abgasschalldämpfer aus Stahl bis 600 °C
Typenreihe ar-va: Abgasschalldämpfer aus Edelstahl bis 800 °C
Typenreihe asd: Abblaseschalldämpfer aus Stahl oder Edelstahl


Typenreihe rsd:
Typ rsd-vz mit Rohrstutzen
Typ rsd-vz mit Flanschen
Typ rsd-st mit Flanschen
Typ rsd-va mit Flanschen

Typenreihe ar:
Typ ar-st mit Flanschen
Typ ar-va mit Flanschen

Mittlere Dämpfung und Strömungswiderstand für Typ ar-st und Typ ar-va
Auflagerpratzen für Abgasschalldämpfer Typ ar
Aufstellkonsolen für Abgasschalldämpfer Typ ar




Rohrschalldämpfer Typ rsd-vz mit Rohrstutzen

(Einsatztemperatur bis 80 °C)

dL-Rohrschalldämpfer Typ rsd-vz mit Rohrstutzen werden aus 1,0 mm verzinktem Stahlblech gefertigt, mit Lochblech-Innenrohr und nichtbrennbarem Absorptionsmaterial, das mit Glasvlies gegen Abrieb durch die Luftströmung geschützt ist.


Abbildung rsd-vz mit Rohrstutzen
Bestellbeispiel für einen Schalldämpfer DN 200 mit einer Baulänge von 1550 mm:
Rohrschalldämpfer Typ rsd-vz.200.bb.1550

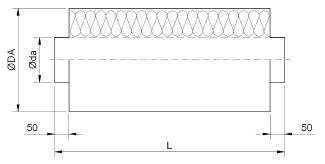

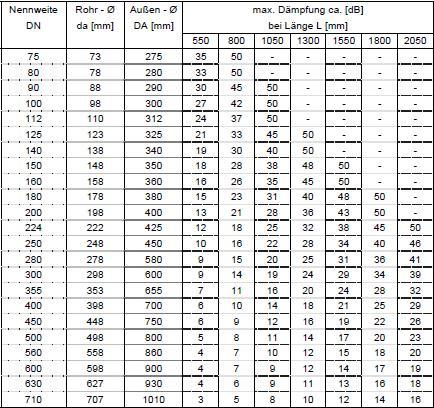

Abmessungen rsd-vz mit Rohrstutzen

Andere Nennweiten und Dämpfungen auf Anfrage. Irrtum und technische Änderungen vorbehalten.


nach oben

Rohrschalldämpfer Typ rsd-vz mit Flanschen

(Einsatztemperatur bis 80 °C)

dL-Rohrschalldämpfer Typ rsd-vz mit beidseitigen, losen Flanschen nach DIN 24154 R4, werden aus 1,0 mm verzinktem Stahlblech gefertigt, mit Lochblech-Innenrohr und nichtbrennbarem Absorptionsmaterial, das mit Glasvlies gegen Abrieb durch die Luftströmung geschützt ist.

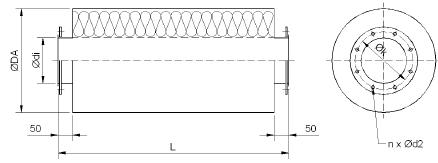

Abbildung rsd-vz mit Flanschen
Bestellbeispiel für einen Schalldämpfer DN 200 mit einer Baulänge von 1550 mm:
Rohrschalldämpfer Typ rsd-vz.200.rr.1550

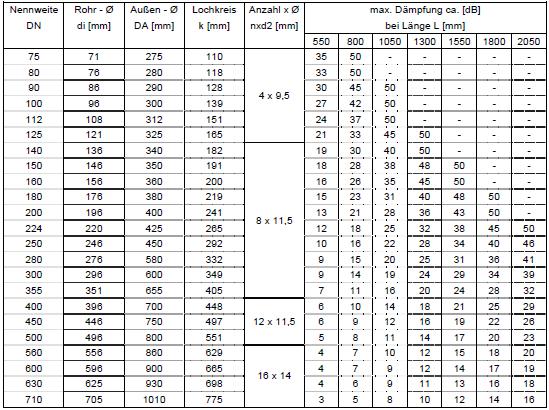

Abmessungen rsd-vz mit Flanschen

Andere Nennweiten und Dämpfungen auf Anfrage. Irrtum und technische Änderungen vorbehalten.


nach oben

Rohrschalldämpfer Typ rsd-st mit Flanschen

(Einsatztemperatur bis 500 °C)

dL-Rohrschalldämpfer Typ rsd-st mit beidseitigen Flanschen, gebohrt nach PN 10 (DIN 2576 / DIN 2642), werden in solider Schweißkonstruktion aus Baustahl (RSt 37-2 / S 235 JRG2) gefertigt, mit Lochblech-Innenrohr, einem nichtbrennbarem, temperaturbeständigen Absorptionsmaterial und einem den Einsatzbedingungen entsprechenden Rieselschutzsystem. Die Schalldämpfer haben einen äußeren Reiseschutzanstrich.

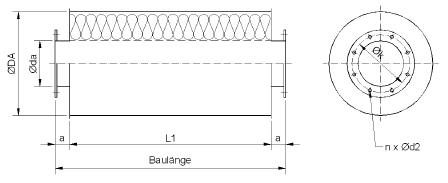

Abbildung rsd-st mit Flanschen
Bestellbeispiel für einen Schalldämpfer DN 200 mit einer Baulänge von 1700 mm:
Rohrschalldämpfer Typ rsd-st.200.ff.1700
(Bei der Bestellung bitte Medium, Durchsatz und Temperatur angeben)

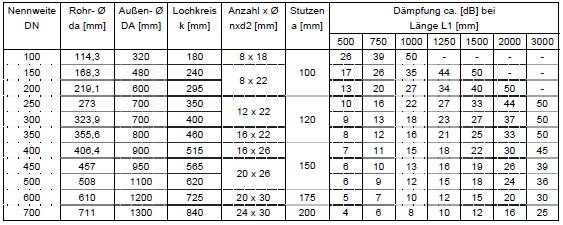

Abmessungen rsd-st mit Flanschen

Andere Nennweiten und Dämpfungen auf Anfrage. Irrtum und technische Änderungen vorbehalten.


nach oben

Rohrschalldämpfer Typ rsd-va mit Flanschen

(Einsatztemperatur bis 800 °C)

dL-Rohrschalldämpfer Typ rsd-va mit beidseitigen Flanschen, gebohrt nach PN 10 (DIN 2576 / DIN 2642), werden in solider Schweißkonstruktion aus Edelstahl (1.4301 / 1.4541 / 1.4571 / 1.4828) gefertigt, mit Lochblech-Innenrohr, einem nichtbrennbarem, temperaturbeständigen Absorptionsmaterial und einem den Einsatzbedingungen entsprechenden Rieselschutzsystem.

Abbildung rsd-va mit Flanschen
Bestellbeispiel für einen Schalldämpfer DN 200 mit einer Baulänge von 1700 mm:
Rohrschalldämpfer Typ rsd-va.200.ff.1700
(Bei der Bestellung bitte Medium, Durchsatz und Temperatur angeben)

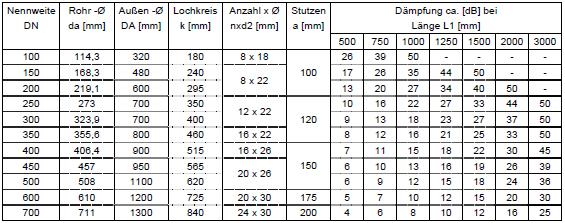

Abmessungen rsd-va mit Flanschen

Andere Nennweiten und Dämpfungen auf Anfrage. Irrtum und technische Änderungen vorbehalten.


nach oben

Abgasschalldämpfer Typ ar-st mit Flanschen

(Einsatztemperatur bis 600 °C)

dL-Abgasschalldämpfer Typ ar-st mit beidseitig angeschweißten Flanschen (bis DN 150 nach DIN 2641 / ab DN 200 nach DIN 86044), werden in solider Schweißkonstruktion aus Stahlblech (RSt 37-2 / S 235 JRG2 oder 15 Mo 3 / 16 Mo 3) gefertigt, mit Lochblech-Innenrohr und temperaturbeständigem Absorptionsmaterial, das mit einem den Einsatzbedingungen entsprechendem Rieselschutzsystem gegen Abrieb durch den Abgasstrom geschützt ist. Die Abgasschalldämpfer haben einen äußeren Reiseschutzanstrich.

Abbildung ar-st mit Flanschen
Bestellbeispiel für einen Schalldämpfer DN 200 mit einer Dämpfungsklasse von 25 dB:
Abgasschalldämpfer Typ ar-st.200.ff.25

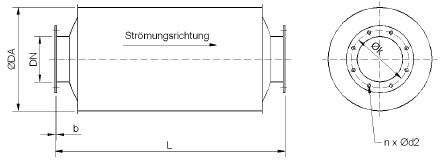

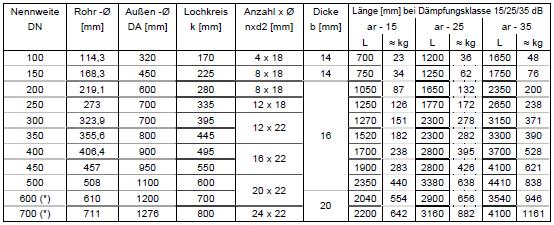

Abmessungen ar-st mit Flanschen

(*) mit zusätzlichen akustischen Einbauten im Strömungskanal.
Andere Nennweiten und Dämpfungen auf Anfrage. Irrtum und technische Änderungen vorbehalten.



nach oben

Abgasschalldämpfer Typ ar-va mit Flanschen

(Einsatztemperatur bis 800 °C)

dL-Abgasschalldämpfer Typ ar-va mit beidseitig angeschweißten Flanschen (bis DN 150 nach DIN 2641 / ab DN 200 nach DIN 86044), werden in solider Schweißkonstruktion aus Edelstahl (1.4301 / 1.4541 / 1.4571 / 1.4828) gefertigt, mit Lochblech-Innenrohr und einem hochtemperaturbeständigem Absorptionsmaterial das mit einem den Einsatzbedingungen entsprechendem Rieselschutzsystem gegen Abrieb durch den Abgasstrom geschützt ist.

Abbildung ar-va mit Flanschen
Bestellbeispiel für einen Schalldämpfer DN 200 mit einer Dämpfungsklasse von 25 dB:
Abgasschalldämpfer Typ ar-va.200.ff.25



Abmessungen ar-va mit Flanschen

(*) mit zusätzlichen akustischen Einbauten im Strömungskanal.
Andere Nennweiten und Dämpfungen auf Anfrage. Irrtum und technische Änderungen vorbehalten.



nach oben

Mittlere Dämpfung und Strömungswiderstand
für Abgasschalldämpfer Typ ar-st und Typ ar-va

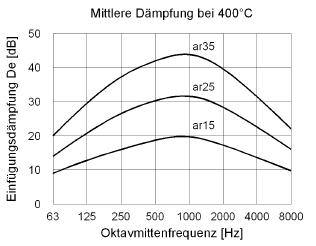

Diagramm Dämpfung und Strömungswiederstand

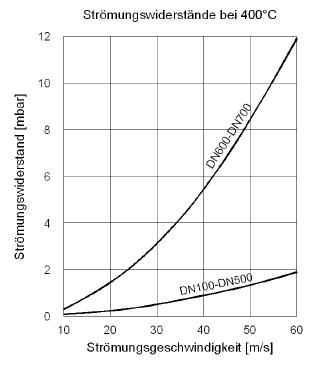

Tabelle Strömungswiederstand



nach oben

Auflagerpratzen für Abgasschalldämpfer Typ ar

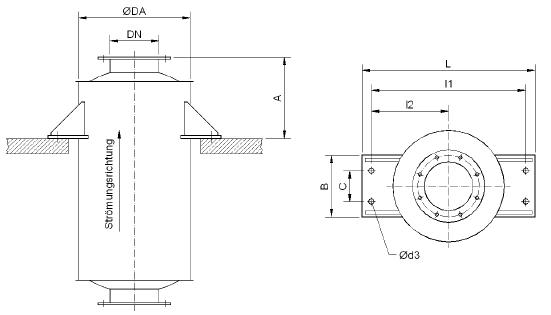

Abbildung Pratzen
Bestellbeispiel für einen Schalldämpfer DN 200 Dämpfungsklasse 25 dB mit Auflagerpratzen:
Abgasschalldämpfer Typ ar-st.200.ff.25.pratzen

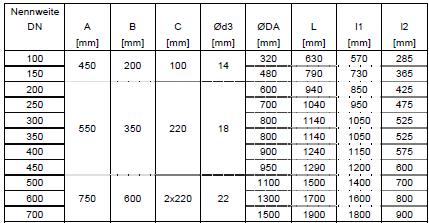

Tabelle Pratzen


Andere Abmessungen auf Anfrage. Irrtum und technische Änderungen vorbehalten.


nach oben

Aufstellkonsolen für Abgasschalldämpfer Typ ar

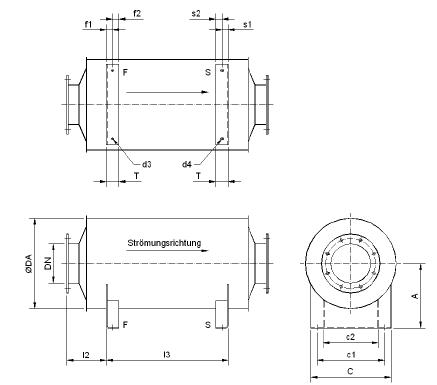

Abbildung Konsolen

Bestellbeispiel für einen Schalldämpfer DN 200 Dämpfungsklasse 25 dB mit Aufstellkonsolen:
Abgasschalldämpfer Typ ar-st.200.ff.25.konsolen

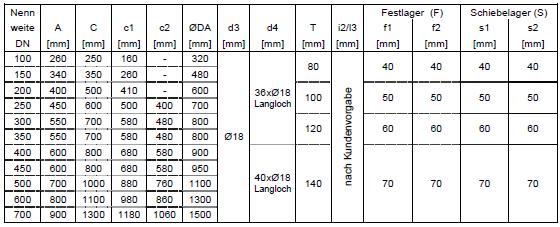

Tabelle Konsolen

Andere Abmessungen auf Anfrage. Irrtum und technische Änderungen vorbehalten.
