Kompensatoren
Typenbezeichnung für Edelstahlkompensatoren und -schläuche
A | N | 0200 | / | 010 | / | A060 | / | B | / | B | - | 220 | |
Bewegungsrichtung A - Axialbewegung W - Winkelbew. K - Kardanbew. R - Radialbew. L - Lateralbew. S - Schlauch |
Ausführung N - Standard F - Führungsrohr S - Schutzrohr B - Führungs- und Schutzrohr M - Doppelbalgausf. P - Doppelbalg + Führungsrohr X - Sonderausführung O - ohne Geflecht E - einfaches Geflecht Z - zweifaches Geflecht |
Nennweite | Druckstufe |
Gesamtbewegung A - axial (mm) L - lateral (mm) W - Winkel (mm) Baulänge bei Schläuchen |
Anschlussart e.S / a.S. B - Bördelflansch F - Festflansch V- Vorschweißfl. R - Rohr X - Sonderteil |
Baulänge |
Standard Axial-Kompensatoren PN 2,5 für Niederdruck (Abgaskompensatoren)
(Einsatztemperatur bis 550°C)dL-Kompensatoren für Niederdruck (Abgas) sind für einen Druck bis 2,5 bar und eine maximale Temperatur von 550°C dimensioniert. Der Kompensatorbalg wird aus Werkstoff 1.4541 gefertigt, wahlweise mit Flanschen (siehe Tabelle), Rohrstutzen oder Sonderflansche und mit oder ohne Führungsrohr.
![Skizze Kompensator](images/skizze_axial_kompensator_pn.jpg)
Bestellbeispiel für einen Kompensator DN 200 mit Baulänge 185 mm, Losflanschen
und ohne Führungsrohr: AN 0200 / 002,5 / A088 / B / B – 185

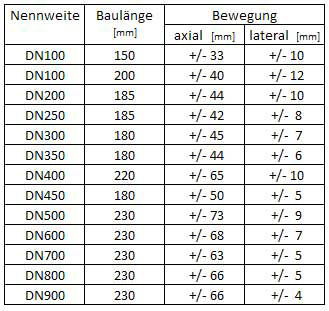

Standard-Abgas-Kompensatoren:
Andere Abmessungen und Ausführungen auf Anfrage.
![Tabelle 1 Kompensatoren](images/tabelle_axial_kompensator-1.jpg)

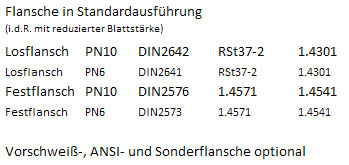

![Tabelle Flansche für Kompensatoren](images/tabelle_axial_kompensator-2.jpg)
